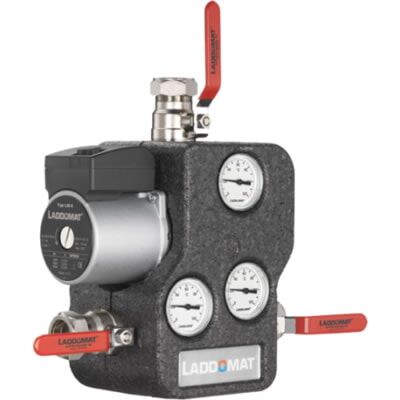

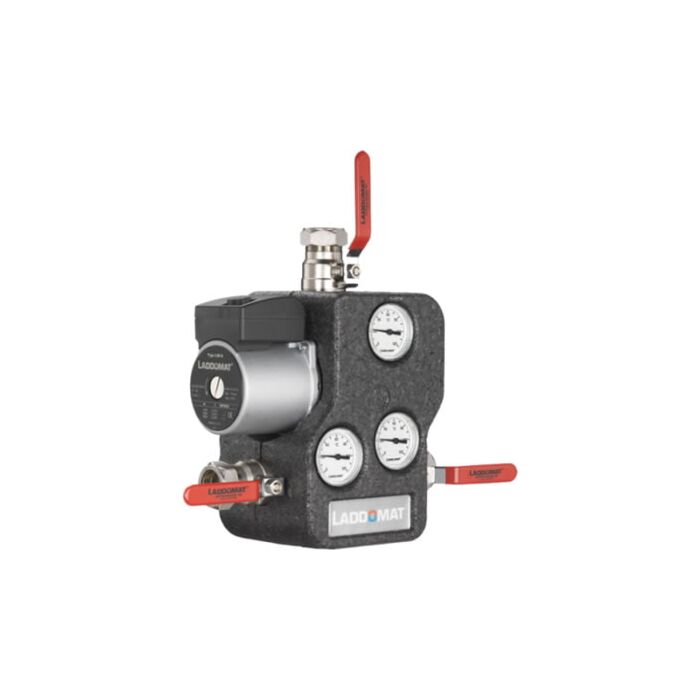

Unité de chargement Laddomat 21-60
Le Laddomat 21-60 est le modèle de référence de la gamme Termoventiler pour les chaudières à bois jusqu'à 80 kW (avec pompes ErP). Connexion R32 (1¼"), cartouche 72°C incluse. Garantie 2 ans.
Fonctions principales
- Montée en température rapide : la chaudière atteint sa température de fonctionnement sans pénalité de rendement.
- Protection anti-condensation : la vanne thermostatique maintient le retour chaudière au-dessus de 65°C, évitant la formation de goudron et la corrosion acide.
- Stratification optimale du ballon tampon : le faible débit de charge crée des couches thermiques nettes dans le ballon, maximisant la capacité de stockage utile.
- Récupération de la chaleur résiduelle : après extinction, l'unité transfère intégralement la chaleur restante vers le ballon tampon.
- Autocirculation sans électricité : en cas de coupure de courant, le Laddomat 21-60 assure le chargement par thermosiphon naturel.
Dimensionnement
Pour une distance maximale de 2 m entre la chaudière et le ballon tampon :
- Chaudières jusqu'à 45 kW : tuyau minimum Cu28 ou R25
- Chaudières jusqu'à 60 kW (puissance nominale) : tuyau minimum Cu35 ou R32
Débit : 2 à 3 m³/h avec les conduits recommandés. Distance maximale chaudière/ballon : 6 m. Au-delà, augmenter le diamètre des tuyaux.
Important : la puissance maximale peut être 30 à 50% supérieure à la puissance nominale. Une chaudière nominale 40 kW peut atteindre 60 kW en pointe — tenir compte de cela pour le dimensionnement.
Raccordement
- Installer horizontalement, à proximité de la chaudière, au niveau de la sortie inférieure.
- Tuyauterie aussi courte que possible, avec un minimum de coudes.
- Le tuyau du haut de chaudière vers le Laddomat doit avoir le plus grand diamètre possible pour limiter la vitesse d'eau et permettre la purge d'air.
- Le Laddomat 21-60 peut être retourné pour un raccordement à droite — il suffit de déplacer les thermomètres.
Cartouches thermostatiques disponibles
| N° cartouche | Température d'ouverture |
|---|---|
| 5839 | 63°C |
| 8719 | 72°C (standard) |
| 1456 | 78°C |
| 1467 | 83°C |
La cartouche est disponible en pièce détachée et peut être remplacée sans vider le circuit (fermer les 3 vannes intégrées). Le numéro est gravé sur la cartouche.
Entretien
Le Laddomat ne nécessite aucune surveillance ni maintenance particulière en fonctionnement normal. En cas de panne :
- Fermer les 3 vannes (manette perpendiculaire au tuyau)
- Démonter et nettoyer la pompe, la vanne thermique et le clapet anti-retour
- Vérifier l'absence de dépôts (filasse, limaille) dans les conduits
Quel Laddomat choisir ?
| Modèle | Puissance max. | Connexion |
|---|---|---|
| Laddomat 21-40 | 65 kW | 3×R25 |
| Laddomat 21-60 | 80 kW (pompes ErP) | 3×R32 |
| Laddomat 21-100 | 120 kW | 3×R32 |
| Laddomat 11-200 | 185 kW | 3×R32 + pompe Wilo |
Questions fréquentes
Quelle différence entre le 21-40 et le 21-60 ?
Le Laddomat 21-60 couvre une plage de puissance plus large (80 kW vs 65 kW) et utilise une connexion R32 plus généreuse. C'est le modèle recommandé pour la majorité des installations.
Puis-je remplacer la cartouche thermostatique moi-même ?
Oui. Fermez les 3 vannes, dévissez le bouchon en face de la pompe, sortez le piston et échangez la cartouche. Eneove propose les cartouches 63°C, 72°C, 78°C et 83°C en pièce détachée.
Peut-elle fonctionner sans électricité ?
Oui. En cas de coupure, la vanne thermostatique mécanique assure le chargement du ballon tampon par autocirculation (thermosiphon naturel).
Faut-il un thermostat de démarrage ?
Oui. La pompe doit être commandée par un thermostat de tube à fumée. Pour plus de sécurité, un thermostat d'eau peut être installé en parallèle.
