Échangeur thermique inox 316L Pahlén Hi-Flow 13 kW pour piscine à eau douce

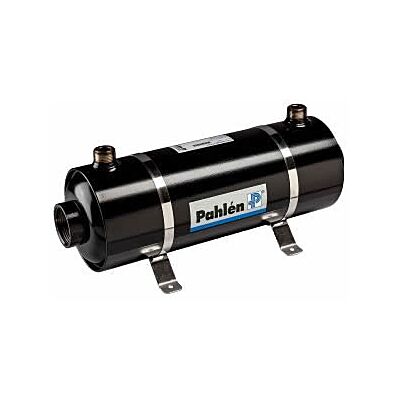

Échangeur thermique Pahlén Hi-Flow 13 kW en inox 316L

Le Hi-Flow 13 kW de Pahlén est un échangeur à spirale en acier inoxydable AISI 316L (EN 1.4404), conçu pour les installations qui fonctionnent sous haute pression. Il transfère la chaleur d'une chaudière, d'une pompe à chaleur ou de panneaux solaires vers l'eau d'une piscine à l'eau douce, sans mélanger les deux circuits.

Ne pas utiliser en eau salée ni avec un électrolyseur au sel : choisir alors la version titane.

Caractéristiques techniques

  • Puissance : 13 kW (11 177 kcal/h pour un écart de température de 60 °C)
  • Circuit primaire (eau chaude) : débit 25 l/min, perte de charge 0,9 m CE
  • Circuit secondaire (eau de piscine) : débit 200 l/min, perte de charge 0,6 m CE
  • Raccords : 1½" côté piscine (circuit secondaire, sur l'axe), ¾" côté eau chaude (circuit primaire, sur le dessus)
  • Dimensions : diamètre 129 mm (139 mm avec les fixations), longueur hors tout 232 mm
  • Matière : acier inoxydable AISI 316L, chemise extérieure soudée avec précision
  • Pression maximale : 8 bar côté piscine, 30 bar côté eau chaude
  • Température maximale : 130 °C
  • Emplacement prévu pour une sonde de température
  • Fixations réglables en inox fournies
  • Convient aux piscines jusqu'à 300 m³
  • Conforme à la directive équipements sous pression (PED 97/23/CE)
  • Dimensions d'expédition (L × l × h) : 285 × 160 × 140 mm
  • Référence Pahlén : 11391

Puissance selon l'écart de température

  • Écart de 40 °C : 10 kW
  • Écart de 60 °C : 13 kW
  • Écart de 80 °C : 20 kW

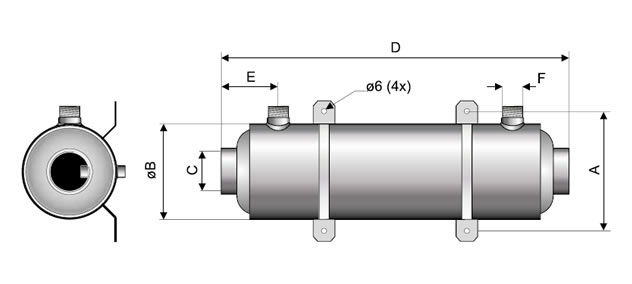

Plan coté

Plan coté de l'échangeur Pahlén Hi-Flow 13 à 75 kW

Installation

Monter l'échangeur à l'horizontale pour éviter les poches d'air, avec une circulation à contre-courant. Plusieurs appareils peuvent être raccordés en série pour augmenter la puissance.

Gamme

Hi-Flow inox : 13, 28, 40 et 75 kW. Pour l'eau salée, voir le Hi-Flow titane.
