Vanne thermostatique ESBE VTA552 20-43°C G 1" 1/4 Kvs 3,5
Vous avez une question ?

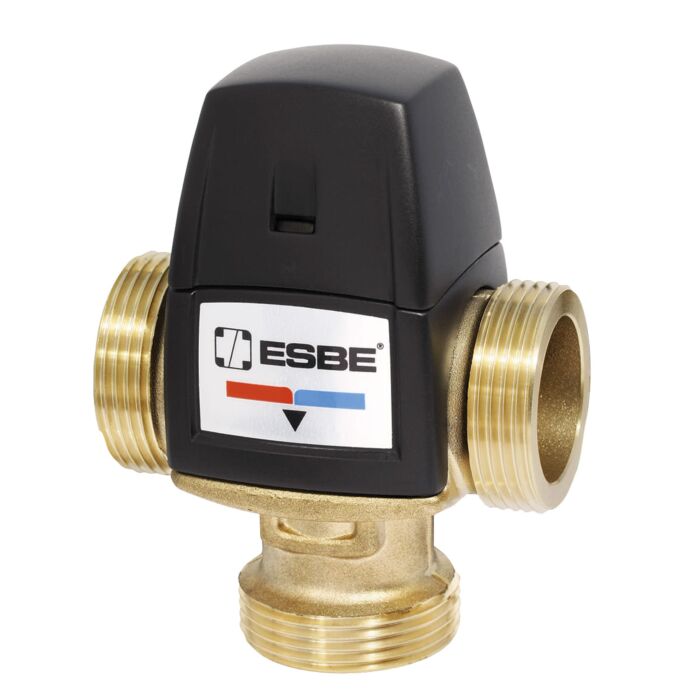

Présentation du mitigeur thermostatique ESBE VTA552
La VTA552 20-43 °C (référence ESBE 31660400) est un mitigeur thermostatique à trois voies, à filetage extérieur G 1" 1/4 et Kvs 3,5. Il mélange l'eau chaude et l'eau froide pour maintenir une température constante, réglable de 20 à 43 °C. Il fonctionne sans alimentation électrique ni régulation externe : l'élément thermostatique intégré ajuste le mélange en continu.
Il est conçu pour l'eau chaude sanitaire : monté en ligne sur la production ou au point d'utilisation, il limite la température de l'eau distribuée et protège contre les risques de brûlure. La série VTA550 convient aussi aux installations équipées d'une boucle d'eau chaude sanitaire (bouclage ECS).
Fonctionnement
- Trois raccordements repérés sur le corps : entrée eau chaude (Hot), entrée eau froide (Cold) et sortie eau mélangée (Mixed).
- Réglage de la température de consigne directement sur la tête de la vanne.
- Sécurité anti-brûlure : en cas de manque d'eau froide, l'arrivée d'eau chaude se ferme automatiquement.
- Utilisable avec de l'eau potable, en circuit fermé et avec de l'eau glycolée (mélange jusqu'à 50 % de glycol).
Caractéristiques techniques
| Marque / série | ESBE VTA550 (VTA552) |
|---|---|
| Référence ESBE | 31660400 |
| Plage de température | 20 – 43 °C |
| Raccordement | Filetage extérieur G 1" 1/4 (ISO 228/1) |
| Kvs | 3,5 m³/h (pour 1 bar de perte de charge) |
| Classe de pression | PN 10 |
| Pression de service | 1,0 MPa (10 bar) |
| Pression différentielle maximale | 0,3 MPa (3 bar) en mélange |
| Température maximale du fluide | 95 °C en continu, 100 °C temporairement |
| Stabilité de la température | ±4 °C (à pression chaud/froid constante, débit minimal 9 l/min, écart d'au moins 10 °C entre l'entrée chaude et la sortie mélangée) |
| Matériau | Laiton DZR, résistant à la dézincification |
| Dimensions (A / B / C / D) | 84 / 50 / 60 / 56 mm |
| Poids | 0,87 kg |
| Conformité | Équipement sous pression selon PED 2014/68/UE, article 4.3 (règles de l'art) |
Applications et conseils d'installation
- Eau chaude sanitaire : en ligne sur la sortie du ballon ou du producteur d'eau chaude, ou au point d'utilisation.
- Installations avec bouclage d'eau chaude sanitaire (série VTA550 adaptée au bouclage).
- En alternative, départ d'un circuit de plancher chauffant basse température : ESBE classe cet usage en solution secondaire, vérifiez la réglementation locale.
- Respectez un débit minimal de 9 l/min pour garantir la stabilité annoncée.
- Cette référence ne comporte pas de clapets anti-retour intégrés : prévoyez-les sur les arrivées d'eau chaude et d'eau froide.
- Les raccords ne sont pas fournis : prévoyez des raccords femelles G 1" 1/4.
- Vérifiez la réglementation locale relative aux installations d'eau chaude sanitaire avant la mise en service.
Documentation
Fiche technique constructeur ESBE VTA350 / VTA550 (en anglais) disponible en pièce jointe sur cette page, avec le diagramme de perte de charge selon le Kvs.
