Vanne de derivation VZC 162 en 1" avec câble détachable
Vous avez une question? .

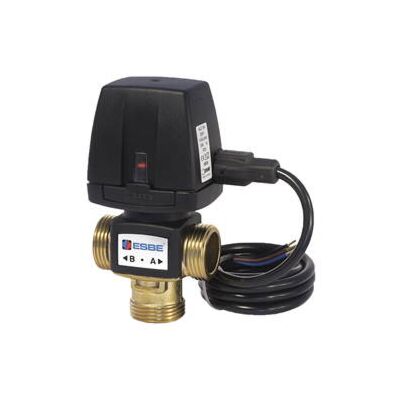

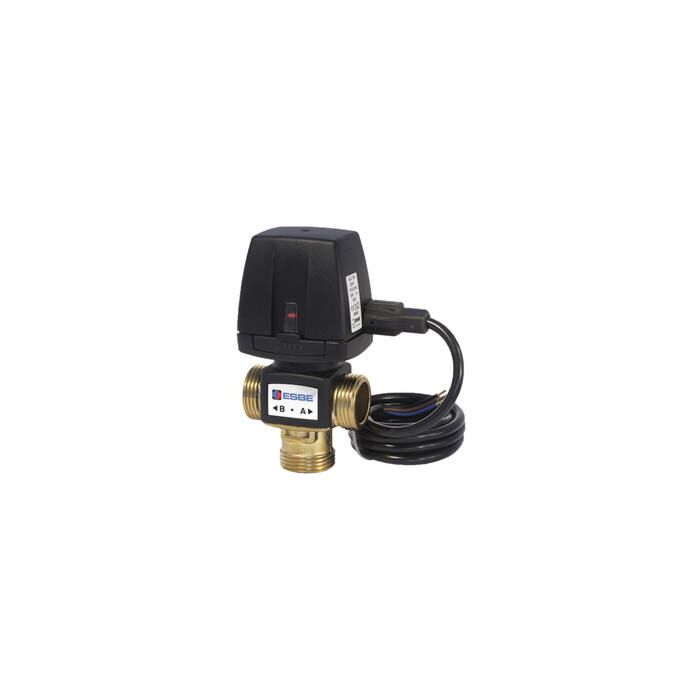

Vanne de dérivation VZC 162 ESBE
Les vannes VZC d'ESBE sont une gamme de vannes de dérivation compactes en laiton conçues pour des pompes à chaleur, le chauffage au sol ou des applications HVAC. Leur principale propriété est la capacité de permuter rapidement le sens du flux entre deux circuits, ce qui signifie un fonctionnement d'une grande efficacité énergétique. Les vannes de dérivation VZA et VZB d'ESBE ont une fonction de mouvement intégrée qui empêche le grippage de la vanne. Cela se traduit par un mouvement alternatif après un arrêt de fonctionnement d'une semaine.
Fonctionnement de la vanne de dérivation
Le passage du circuit A à B est effectué par un signal en provenance d'une unité de commande. L'indicateur de position montre la trajectoire. Lorsque le servomoteur est désassemblé, la vanne prend une position intermédiaire ce qui permet le passage du flux dans les deux circuits.
La vanne VZC d'ESBE est fourni avec un câble mobile et a un indice de protection IP40.
Entretien et maintenance de la vanne de dérivation
Les pièces essentielles, comme les inserts de vanne et le servomoteur au complet, sont facilement remplaçables. Le servomoteur complet peut être remplacé sans qu'il soit nécessaire de désassembler la vanne, à condition de dépressuriser le système avant.
Caractéristiques Techniques de la VZC162
DN : 20
KVS : 6.0
Connexion : G 1"
Classe de pression : PN 6
Température du fluide utilisé : maxi (en continu) +95°C - maxi (temporairement) +110°C - mini. +5°C
Pression différentielle maxi : Répartition, 80 kPa (0.8 bar) - Mélange, 50 kPa (0.5 bar)
Taux de fuite en % du débit : 0
Connexions : Filetage extérieur, ISO 228/1
Température ambiante : maxi. +60ºC - mini. 0ºC
Alimentation électrique : 230 ± 10% VAC, 50 Hz
Consommation électrique : 15 VA
Signal de commande : 2 points SPST (Single Pole Single Throw - unipolaire à une direction)
Indice de protection : série VZD, IP40
Classe de protection : II
Temps de course : 3 s
Longueur de câble : 1.6 m
Matériau Corps de vanne :Laiton DZR, CW 602N
Bouchon et plaque de recouvrement : PPS
Axe : Acier inoxydable, SS 2346
Joints toriques : EPDM
