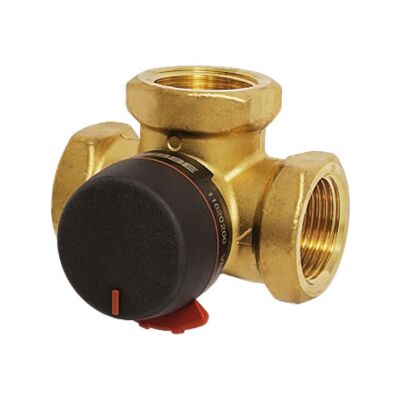

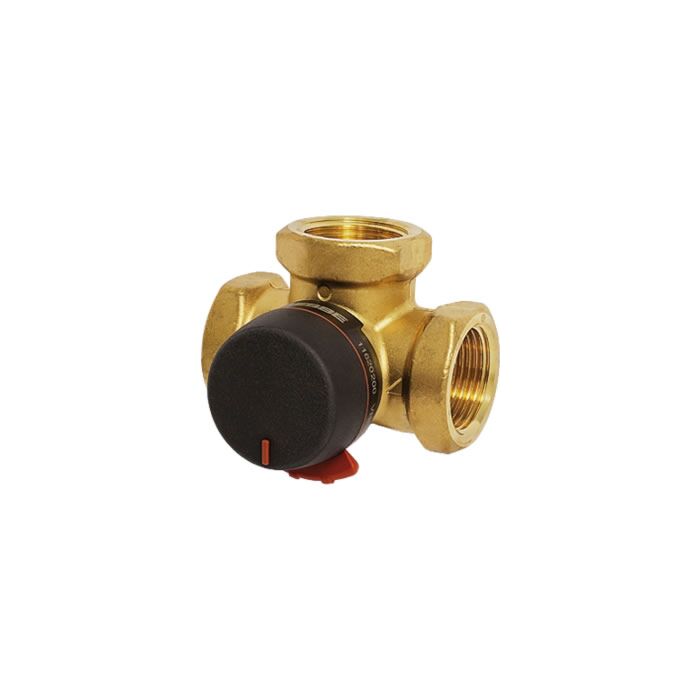

Vanne de commutation / de dérivation DN 20 VRG 231

Vous avez une question? . Demandez nous


colis delai 5  7 jours
Code produit
ESBE11620100
79,80 € 66,50 €
ESBE
Les vannes de la série VRG230 sont des vannes à 3 voies adaptées aux applications de commutation mi-port / de dérivation. Les vannes sont fabriquées en laiton hautes performances permettant leur utilisation dans les installations de chauffage ou de refroidissement. La série VRG est disponible en DN15-50 et proposée avec différents types de raccords pour s'adapter à la plupart des dimensions de conduits. La vanne se combine parfaitement avec les servomoteurs et contrôleurs ESBE.

VRG230 Une régulation exceptionnelle pour les meilleures performances de dérivation et de répartition.

Format compact, polyvalence, installation facile. Résistance et durabilité. Parfaite adéquation entre la vanne et les servomoteurs ESBE. Les vannes de la série VRG230 sont des vannes à 3 voies adaptées aux applications de commutation mi-port / de dérivation. Les vannes sont fabriquées en laiton hautes performances permettant leur utilisation dans les installations de chauffage ou de refroidissement. La série VRG est disponible en DN15-50 et proposée avec différents types de raccords pour s'adapter à la plupart des dimensions de conduits. La vanne se combine parfaitement avec les servomoteurs et contrôleurs ESBE.

CARACTÉRISTIQUES TECHNIQUES

Classe de pression : PN 10

Température du fluide utilisé :_______ maxi (en continu) +110ºC
_ __________________ maxi (temporairement) +130ºC
_ ____________________________________ mini -10ºC

Couple (à une pression nominale) DN20-32 :_________ < 3 Nm

Taux de fuite en % du débit * :_______________________< 0,5%

Pression de service :_ ______________________1 MPa (10 bar)

Pression différentielle maxi :______ Répartition, 200 kPa (2 bar)
_ _______________________ Mélange, 100 kPa (1 bar)

Pression de fermeture :____________________ 200 kPa (2 bar)

Plage de réglage Kv/Kvmini, A-AB :______________________ 100

Connexions :_________________ Filetage intérieur, EN 10226-1
_ ____________________ Filetage extérieur, ISO 228/1
Fluides :______ Eau de chauffage (en conformité avec VDI2035)
_ ________________ Mélanges eau / glycol, max. 50 %
_ _______________Mélanges eau / éthanol, max. 28 %
* Pression différentielle 100kPa (1 bar)

Matériau

Corps de vanne :_________Laiton résistant à la dézincification, DZR

Secteur :_______________________Laiton résistant à l'abrasion

Arbre et bague :___________________________Composite PPS

Joints toriques :__________________________________ EPDM

VRG 231

DN : 20

Kvs : 6.3

Raccordement : Rp ¾”

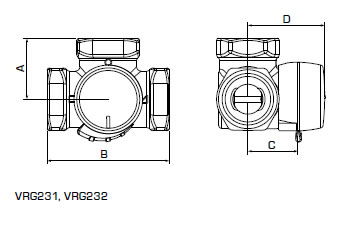

Dimensions

dimensions VGR230

A = 36

B= 72

C= 32

D = 50

Poids: 0,43
