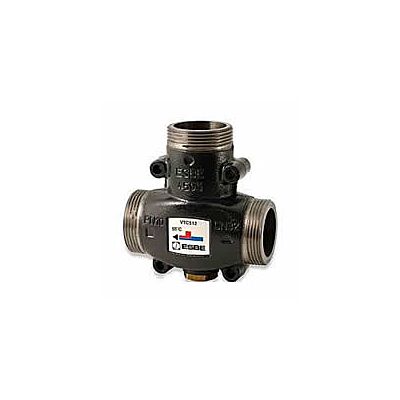

Vanne de charge 3 voies thermique VTC512 DN25 60°

Vous avez une question? . Demandez nous


colis delai 48h
Code produit
ESB51021700
126,62 € 105,52 €
ESBE
Vanne thermique 3 voies, filetage extérieur, corps de vanne et capot en fonte. DN25 Filetage extérieur 1"1/4, 60°C

ESBE Vanne de charge 3 voies thermique Filetage extérieur VTC 512

Vanne thermique utilisée pour charger efficacement les ballons de stockage. Elle est également conçue pour protéger les chaudières à combustibles solides jusqu'à 150 kW contre des températures de retour trop basses, afin de réduire la formation de goudron, d'optimiser la performance et augmenter la durée de vie de la chaudière.

Utilisation de la vanne VTC512

Vanne thermique à 3 voies conçue pour protéger la chaudière contre des températures de retour trop basses. Le maintien d'une température de retour élevée et stable contribue à une plus grande performance de la chaudière, à réduire la formation de goudron et à augmenter la durée de vie de la chaudière. La vanne est utilisée dans des applications de chauffage jusqu'à 150 kW où des chaudières à combustibles solides sont utilisées pour alimenter les réservoirs de stockage. La vanne est installée soit dans le conduit de retour à la chaudière (50°C, 55°C, 60°C, 65°C, 70°C ou 75°C), soit dans le conduit d'alimentation du réservoir de stockage (70°C ou 75°C). La première alternative est recommandée puisqu'elle permet une disposition plus simple des canalisations pour l'expansion.

Fonctionnement de la vanne VTC512

La régulation s'effectue sur deux ports, ce qui facilite l'installation et ne requiert aucune vanne de réglage dans le conduit de dérivation. Le fonctionnement de la vanne est indépendant de sa position d'installation. La vanne intègre un thermostat qui commence à ouvrir la connexion A à 50°C, 55°C, 60°C, 65°C, 70°C ou 75°C et ouvre la connexion entièrement lorsque la température atteint 10°C de plus.

Caractéristiques techniques de la série VTC510

  • Classe de pression : Série VTC510, PN 10, Série VTC530, PN 6
  • Température du fluide : maxi. 110°C, mini. 0°C
  • Pression différentielle maxi.: 100 kPa (1.0 bar)
  • Pression différentielle maxi. A - B : 30 kPa (0.3 bar)
  • Taux de fuite A - AB : maxi. 1% du Kvs
    Taux de fuite B - AB : maxi. 3% du Kvs
  • Plage de réglage Kv/Kvmini.: 100
  • Connexions : Filetage extérieur, ISO 228/1
  • Corps de vanne et capot : Fonte nodulaire EN-JS 1050
  • PED 97/23/EC, article 3.3
  • Équipement sous pression en conformité avec PED 97/23/EC, article 3.3 (règles de l'art en vigueur).
  • Conformément à la directive, l'équipement ne doit avoir de marquage CE

Vanne de charge VTC512, filetage extérieur

  • Article 5102 17 00 Référence VTC512
  • DN 25
  • Kvs 9 (Valeur Kvs en m3/h pour une chute de pression de 1 bar)
  • Connexion G 1 1/4"
  • Température d'ouverture 60°C
  • Poids 0.80kg
