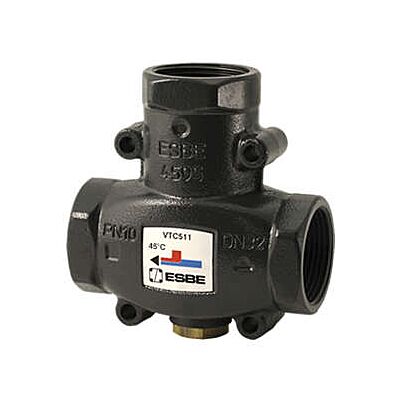

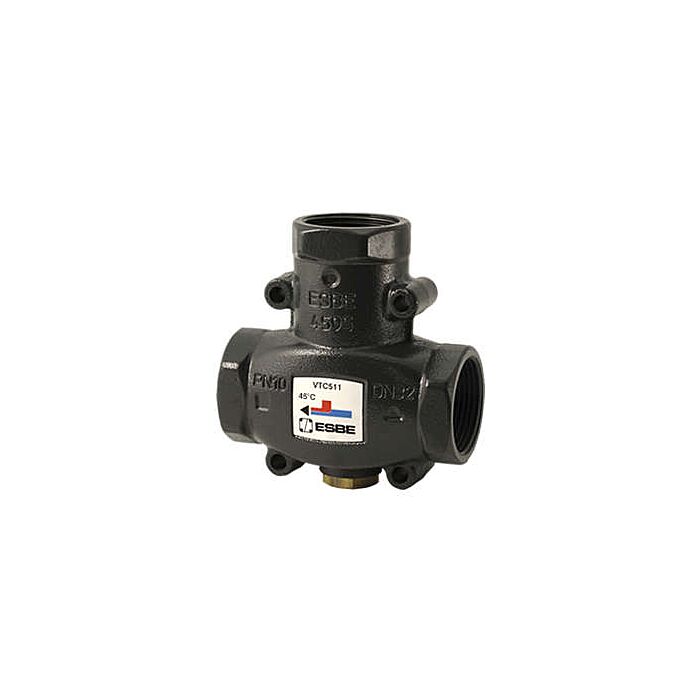

ESBE Vanne de charge 3 voies thermique Filetage intérieur VTC511

Vanne thermique utilisée pour charger efficacement les ballons de stockage. Elle est également conçue pour protéger les chaudières à combustibles solides jusqu'à 150 kW contre des températures de retour trop basses, afin de réduire la formation de goudron, d'optimiser la performance et augmenter la durée de vie de la chaudière.

Utilisation de la vanne VTC511

Vanne thermique à 3 voies conçue pour protéger la chaudière contre des températures de retour trop basses. Le maintien d'une température de retour élevée et stable contribue à une plus grande performance de la chaudière, à réduire la formation de goudron et à augmenter la durée de vie de la chaudière. La vanne est utilisée dans des applications de chauffage jusqu'à 150 kW où des chaudières à combustibles solides sont utilisées pour alimenter les réservoirs de stockage. La vanne est installée soit dans le conduit de retour à la chaudière (50°C, 55°C, 60°C, 65°C, 70°C), soit dans le conduit d'alimentation du réservoir de stockage (70°C). La première alternative est recommandée puisqu'elle permet une disposition plus simple des canalisations pour l'expansion.

Fonctionnement de la vanne VTC511

La régulation s'effectue sur deux ports, ce qui facilite l'installation et ne requiert aucune vanne de réglage dans le conduit de dérivation. Le fonctionnement de la vanne est indépendant de sa position d'installation. La vanne intègre un thermostat qui commence à ouvrir la connexion A à 50°C, 55°C, 60°C, 65°C, 70°C et ouvre la connexion entièrement lorsque la température atteint 10°C de plus.

Caractéristiques techniques de la série VTC510

• Classe de pression : Série VTC510, PN 10
• Température du fluide : maxi. 110°C, mini. 0°C
• Pression différentielle maxi.: 100 kPa (1.0 bar)
• Pression différentielle maxi. A - B : 30 kPa (0.3 bar)
• Taux de fuite A - AB : maxi. 1% du Kvs
  Taux de fuite B - AB : maxi. 3% du Kvs
• Plage de réglage Kv/Kvmini.: 100
• Connexions : Filetage intérieur (Rp), EN 10226-1
• Corps de vanne et capot : Fonte nodulaire EN-JS 1050

Vanne de charge VTC511, filetage intérieur

• Article 51020700 Référence VTC511
• DN 32
• Kvs 14 (Valeur Kvs en m3/h pour une chute de pression de 1 bar)
• Connexion G 1 1/4"
• Température d'ouverture 55°C
• Poids 1kg
