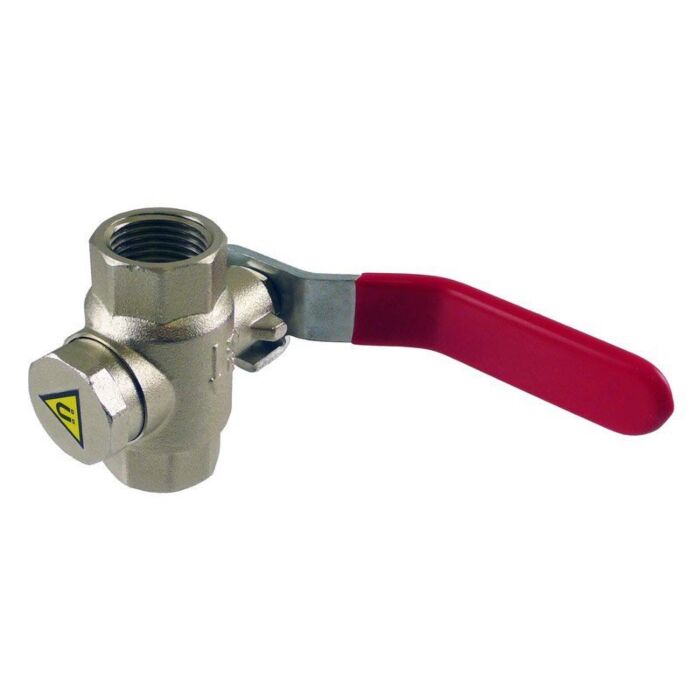

Vanne à boisseau sphérique avec filtre et aimant 1/2"

Vanne à boisseau sphérique avec filtre et aimant  — 1/2" F avec levier

La vanne Magnet FilterBall de Regulus combine en un seul corps une vanne à boisseau sphérique, une crépine filtrante en acier inoxydable et un aimant en néodyme (NdFeB). Elle permet l'ouverture et la fermeture étanche du débit tout en filtrant les impuretés mécaniques et les particules ferreuses du fluide caloporteur.

Compatible avec l'eau potable, l'eau de chauffage, les antigels pour pompes à chaleur et systèmes solaires thermiques.

Caractéristiques techniques

• Raccordement : G 1/2" F (filetage intérieur femelle)
• DN : 15 mm
• Kvs : 4,6 m³/h
• Pression max de service : 16 bar
• Température de service : -20 °C à 100 °C
• Maille du filtre : 0,6 mm
• Induction magnétique : 3 500 Gs
• Poids : 0,24 kg

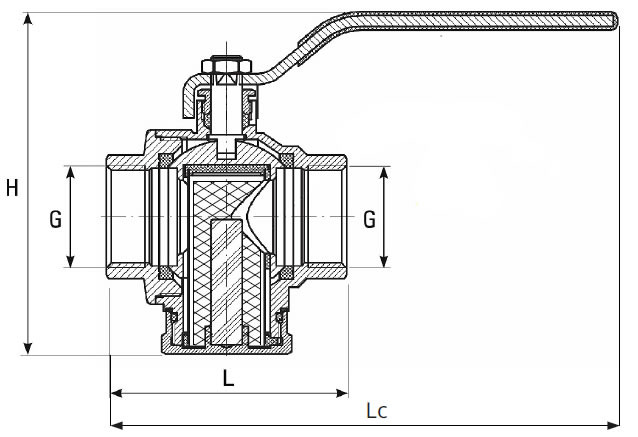

• Dimensions (Lc × L × H) : 100 × 55 × 78 mm

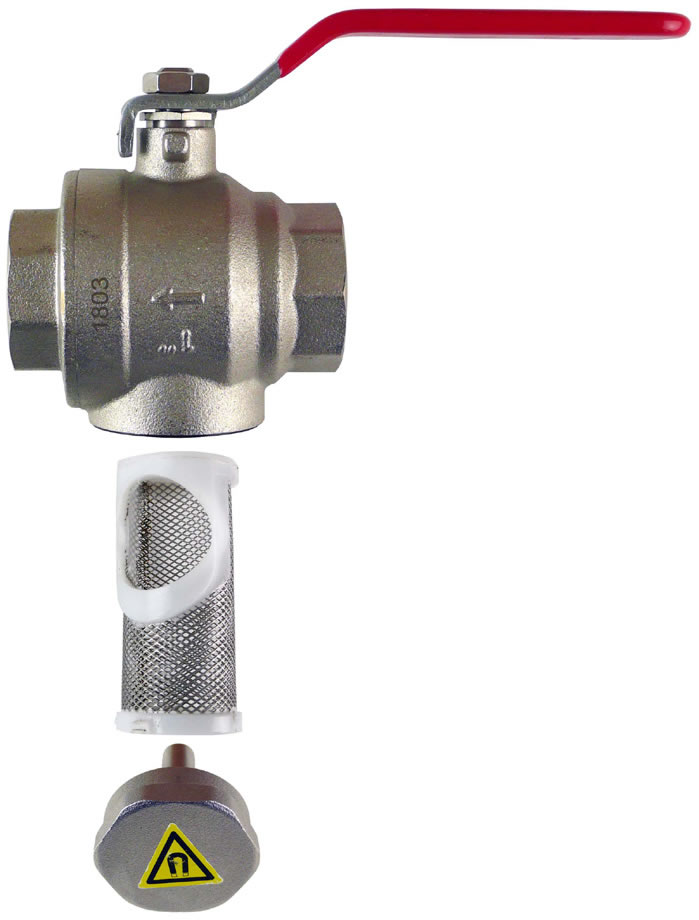

Matériaux

• Corps : laiton nickelé
• Aimant : néodyme NdFeB
• Crépine : acier inoxydable
• Boule : laiton chromé
• Joints : EPDM / PTFE
• Levier : acier

Installation et maintenance

Installation horizontale ou verticale en respectant le sens d'écoulement (flèche sur le corps). En fonctionnement, la vanne doit être entièrement ouverte.

Nettoyage du filtre : fermer la vanne (levier à 90° dans le sens des aiguilles d'une montre), dévisser le couvercle avec l'aimant, retirer et nettoyer la crépine, remettre en place et rouvrir la vanne.
