Unité de raccordement avec une autre chaudière, un chauffe eau , des radiateurs S30 , S40

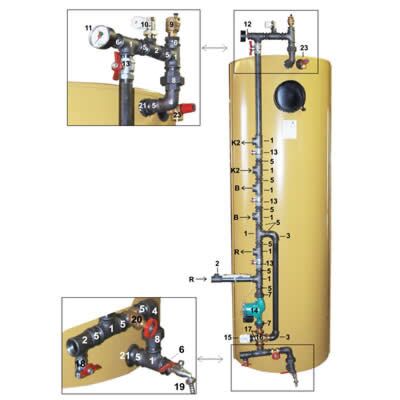

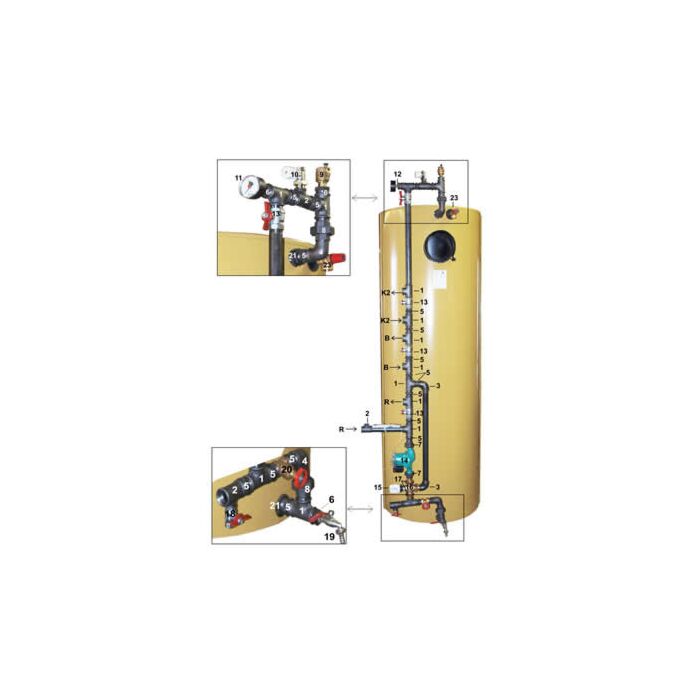

Description technique du kit de raccordement autre chaudière, radiateurs, ECS pour S30 S40

1. Té D25 - 11 pcs
2.  Té D25 x D15 - 3 pcs
3.  Coude D25 V/V - 2 pcs
4.  Coude D25 V/i - 2 pcs
5.  Mamelon D25 - 15 pcs
6.  Transition D25 x D15 - 3 pcs
7.  Kit de raccordement pour pompe de circulation D25 - 1 pcs
8.  Raccord démonté D25 F/M- 2 pcs
9.  Purgeur d'air automatique - 1 pcs
10.  Valve d'équilibrage D25 F/M - 1 pcs
11.  Manomètre horizontal 1/4" - 1 pcs
12.  Transition D15 x 1/4" - 1 pcs
13.  Vanne à bille F/M 1", - 4 pcs
14.  Pompe de circulation - 1 pcs
15.  Tête thermostatique 20-50 °C - 1 pcs
16.  Vanne 3 voies pour la distribution de débit - 1 pcs
17.  Embout fileté DN2 25 - 3 pcs
18.  Vanne de remplissage F/F 1/2", - 1 pcs
19.  Vanne de vidange 1/2" - 1 pcs
20.  Vanne à disque en laiton F/F 1", - 1 pcs
21.  Transition D32 x D25 - 2 pcs
22.  Vanne 1,5 bar - 1pcs

B – Vers/Depuis la/les chaudière(s)
K2 – Vers/Depuis une/des autre(s) chaudière(s)
R – Vers/Depuis le(s) radiateur(s)

Tube en DN 25
