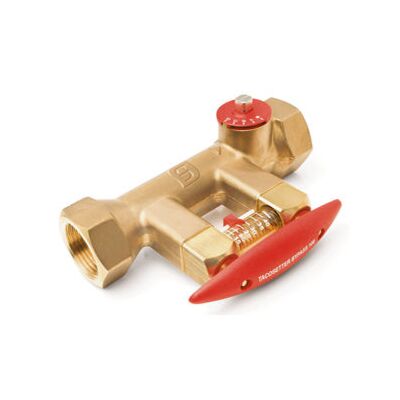

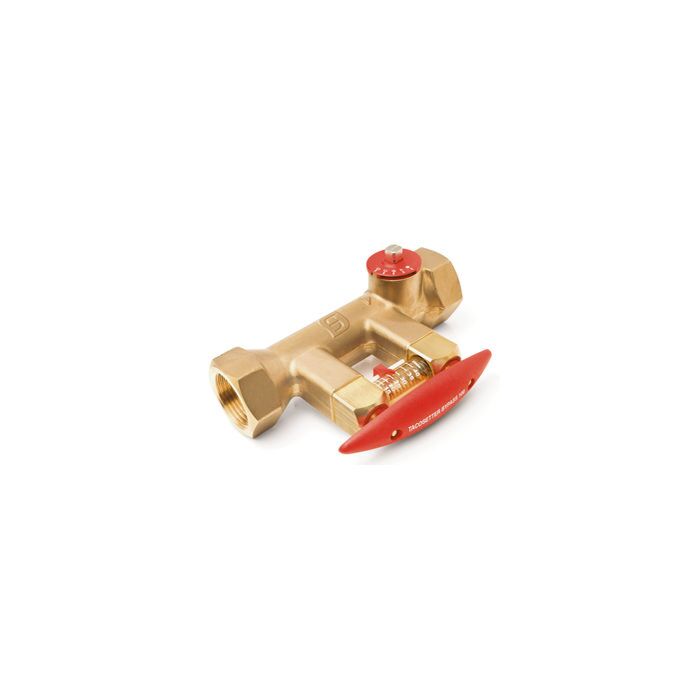

Vanne d'équilibrage Tacosetter Bypass 100 DN 25 10-40 l/min

Tacosetter Bypass 100 DN 25 10-40 l/min
Equilibrage hydraulique et contrôle du débit directement sur le corps principal ou intégré dans une installation.
La vanne d’équilibrage permet une installation exacte et rapide, pratique des volumes d’eau en chauffage, ventilation, climatisation et sanitaire.
Un équilibrage hydraulique correct contribue à une utilisation optimale et économique de l’installation et, par la même, répond aux exigences légales d’économie d’énergie.
Le réglage de la vanne d’équilibrage et d’arrêt TacoSetter Bypass peut être réalisé sur place dès son installation par un spécialiste, sans que celui-ci ait besoin de recourir à des investissement coûteux en matériel auxiliaire de contrôle ou en formation.

POSITION DE MONTAGE
La vanne d’équilibrage TacoSetter Bypass nécessite une conduite droite à la portée nominale utilisée dans l’installation. La position de montage de la vanne est libre, seule la direction de passage du liquide indiquée par une flèche doit être respectée.
Directement réguler, vérifier et arrêter le débit dans une installation.

MODE DE FONCTIONNEMENT
La mesure de débit utilise le principe du flotteur et du ressort antagoniste. La marque de lecture est le bord inférieur du flotteur.
L‘élément de mesure se trouve dans une dérivation (bypass) du débit principal, qui n‘est pas constamment traversée par le flux.

Cette dérivation est utilisée en cas de besoin ; pour cela, il suffit d‘ouvrir les vannes à fermeture automatique en maintenant appuyé l‘arceau; l‘activation et la désactivation de la dérivation n‘ont aucune incidence sur le débit principal

CARACTÉRISTIQUES TECHNIQUES
Généralités
- Température de service maxi. TMS : 100 ˚C
- Pression de service maxi. PMS : 10 bar
- Précision de mesure : ±10% de la valeur affichée
- Filetage intérieur 1" Rp (cylindrique)

Matériaux
- Corps : laiton
- Pièces interne : acier inoxydable, laiton et matière plastique
- Voyant : matière plastique résistante à la chaleur et aux chocs
-Joints : EPDM

Fluides de circulation
- Eau de chauffage (VDI 2035 ;SWKI BT 102-01; ÖNORM H 5195–1)
- Additifs anticorrosion et antigel (glycol) jusqu’à 50 %, destinés aux systèmes de chauffage (voir document « Courbes de correction du glycol »)
