Soupape de sécurité thermique BVTS,3/4" F - Capillaire fixe 1,3 m -1/2" M

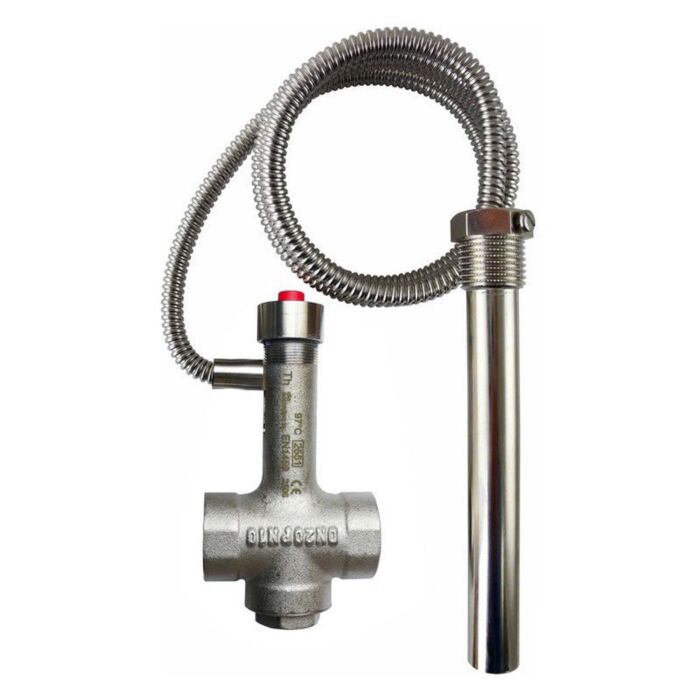

Soupape de sécurité thermique BVTS — Nickelée

La soupape BVTS de Regulus est conçue pour protéger les chaudières à combustible solide (bois, pellets) contre la surchauffe. En cas de montée en température, elle ouvre l'arrivée d'eau froide vers l'échangeur de refroidissement de la chaudière, évacuant ainsi l'excès de chaleur automatiquement.

Équipée de deux sondes de température en redondance, la BVTS garantit la sécurité même en cas de défaillance d'une sonde. Elle peut également protéger le système d'alimentation en combustible contre l'inflammation dans le réservoir.

Caractéristiques techniques

• Température d'ouverture : 97 ± 2 °C
• Diamètre nominal : DN 20
• Raccordement tubes : G 3/4" F (intérieur)
• Raccordement source de chaleur : G 1/2" M (extérieur)
• Longueur capillaire : 1,3 m
• Gaine : 140 mm
• Pression nominale : PN 10
• Pression max fluide caloporteur : 6 bar
• Pression max eau de refroidissement : 10 bar
• Kvs : 2,6 m³/h
• Hystérésis : 6 °C
• Poids : 0,67 kg

Matériaux

• Corps : laiton forgé nickelé
• Ressort : acier inoxydable
• Sonde et capillaire : cuivre
• Joints : EPDM / NBR

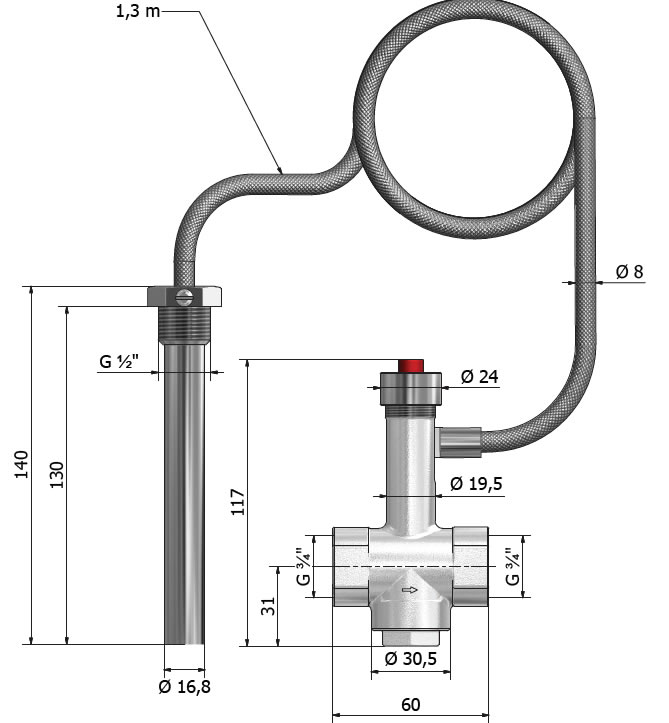

Dimensions

Installation

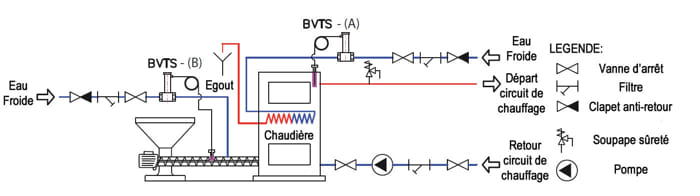

Installer la soupape le plus près possible de la chaudière, sonde positionnée au point le plus chaud. Prévoir un filtre en amont. Couple de serrage max de la gaine : 30 Nm. Contrôle annuel recommandé.

Conforme à la norme EN 1490:2016 — dispositif STW type Th.
