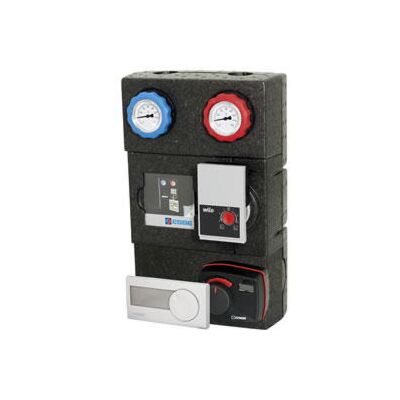

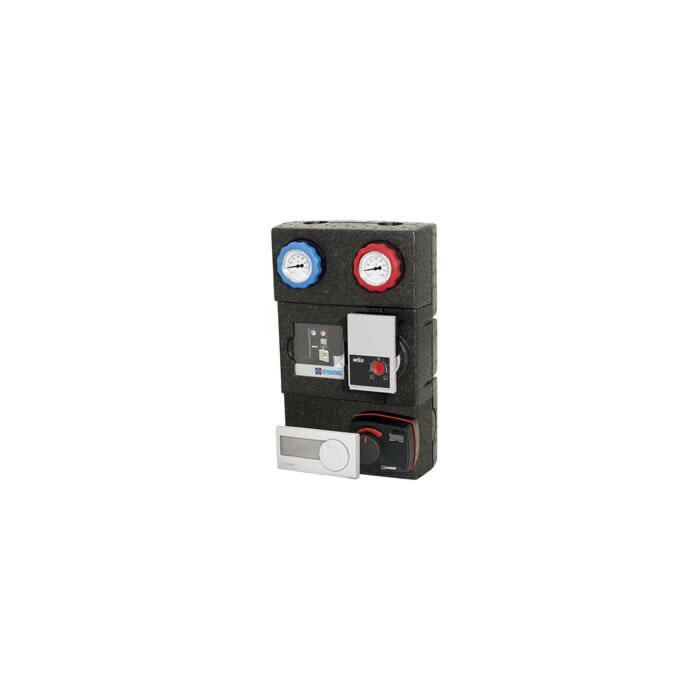

ESBE GRC groupe hydraulique régulé

Le groupe hydraulique régulé série GRC est conçu pour les circuits de chauffage nécessitant une régulation sans faille du débit en fonction de la température extérieure. Il est équipé de deux vannes d'arrêt intégrant des thermomètres, d'un clapet anti-retour, d'une coque d'isolation très performante et d'un circulateur à haut rendement. La
série GRC est livrée avec une vanne de mélange rotative progressive 3 voies et un moteur régulateur fonctionnant sur la température extérieure. Le groupe hydraulique régulé garantit un contrôle très précis de la température de départ en fonction de la température extérieure, indépendamment du débit et sans risque de surdimensionnement grâce à la caractéristique progressive de la vanne.

La loi d'eau est auto ajustable et le sonde d'ambiance sans fil

Caractéristiques techniques du groupe hydraulique

Caractéristiques techniques
Classe de pression :
PN 6
Température du liquide:
max. (en continu) : +110* °C
min. : 0 °C
* lorsque la température ambiante est max. 50ºC
Pression de service :
0.6 MPa
Raccordements:
Filetage extérieur : ISO 228/1
Filetage intérieur : EN 10226-1
Isolation :
EPP λ 0.036 W/mK
Matériau, en contact avec l'eau :
Composition : Laiton, fer
Matériau des garnitures d'étanchéité : PTFE, fibre d'aramide, EPDM
Conformité :
PED 97/23/CE, article 3.3
La vanne de mélange intégrée :
Chute de pression différentielle max. : 100 kPa
Pression de fermeture : 200 kPa
Plage de réglages Kvmax/Kvmin, A-AB : >1000
Taux de fuite en % du débit* : * Pression différentielle 100kPa (1 bar)
Caractéristiques : Veuillez vous reporter au schéma ci-dessous
Servomoteur intégré :

Contrôleur intégré, CRD122
Alimentation électrique - Servomoteur : 230±10% VAC, 50Hz
Alimentation électrique - Thermostat d'ambiance : 2 piles LR6/AA 1,5 V
Consommation électrique - 230 V AC : 10 VA
Durée de vie de la pile, connexion sans fil au thermostat d'ambiance : 1 année
Temps de course à vitesse max. : 30 s
Indice de protection - Servomoteur : IP41
Indice de protection Thermostat d'ambiance : IP20
Classe de protection : II
Classe des contrôles de température ErP : VII
Contribution à l’efficacité énergétique : 3.5 %
Radiofréquence du CRD120 : 868 MHz
Conformité Région ITU 1 homologuée selon la norme EN 300220-2

Température ambiante : 5ºC à +55ºC max.
Alimentation électrique : 230 ± 10% VAC, 50 Hz
