Module hydraulique mélangé ESBE GRA211 DN32
Vous avez une question? .



Module hydraulique ESBE GRA111 avec vanne trois voies, servomoteur et circulateur Wilo 25/7.5 classe A

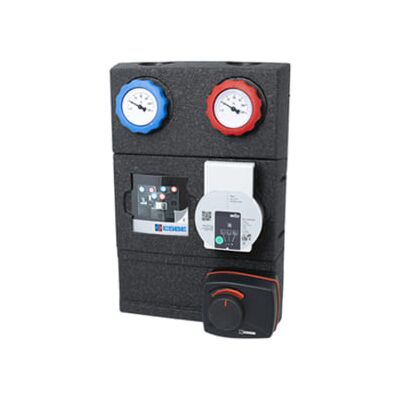

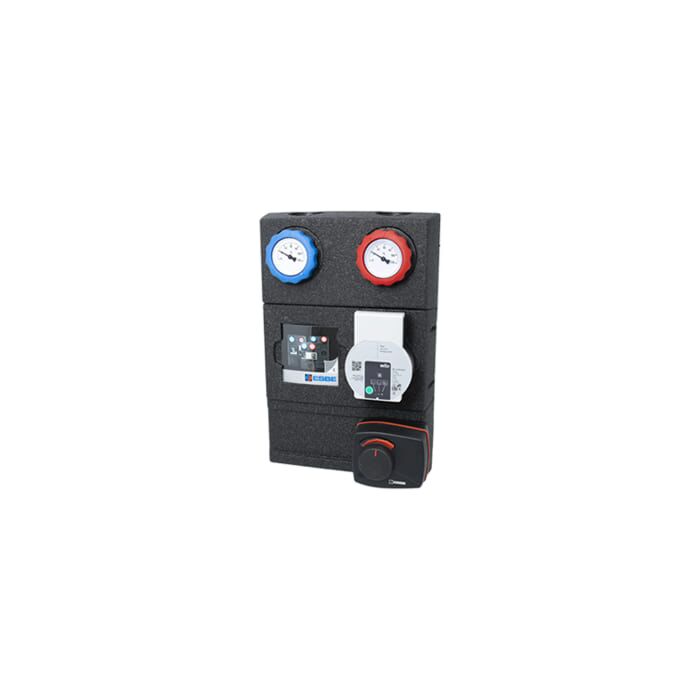

ESBE GRA211 groupe hydraulique mélangé DN32
Le groupe hydraulique de mélange série GRA100 est conçu pour les circuits de chauffage nécessitant une régulation sans faille du débit et des températures. Il est équipé de deux vannes d'arrêt intégrant des thermomètres, d'un clapet anti-retour, d'une coque d'isolation très performante et d'un circulateur à haut rendement. La série GRA100 est livrée avec une vanne de mélange rotative progressive 3 voies et un servomoteur. Le groupe hydraulique de mélange garantit un contrôle très précis de la température de départ depuis une régulation existante sur l'installation, indépendamment du débit et sans risque de surdimensionnement grâce à la caractéristique progressive de la vanne.
Principaux Avantages du groupe hydraulique GRA211
- Régulation du débit exceptionnelle grâce à la caractéristique progressive de la vanne
- Pilotable depuis une régulation existante
- Coque d'isolation haute performance
- Modèle universel – auto-dimensionnement
Caractéristiques techniques du groupe hydraulique
Circulateur Wilo para 25/8
Alimentation électrique : 230±10% VAC, 50/60Hz
Consommation électrique : 8-75 W
Classe de pression : PN 10
Température du liquide:
max. (en continu) : +100* °C
min. : +5 °C
* lorsque la température ambiante est max. 55ºC
Pression de service :
1 MPa
G
Raccordements : Raccord I, G 1¼" - Raccord J, G 1½"
Filetage extérieur : ISO 228/1
Filetage intérieur : EN 10226-1
Isolation :
EPP λ 0.036 W/mK
Matériau, en contact avec l'eau :
Composition : Laiton, fer
Matériau des garnitures d'étanchéité : PTFE, fibre d'aramide, EPDM
Conformité :
PED 97/23/CE, article 3.3
La vanne de mélange intégrée :
Chute de pression différentielle max. : 100 kPa
Pression de fermeture : 200 kPa
Plage de réglages Kvmax/Kvmin, A-AB : >1000
Taux de fuite en % du débit* : * Pression différentielle 100kPa (1 bar)
Caractéristiques : Veuillez vous reporter au schéma ci-dessous
Servomoteur intégré :
Température ambiante : 5ºC à +55ºC max.
Alimentation électrique : 230 ± 10% VAC, 50 Hz
Consommation électrique : 5 VA
Indice de protection : IP41
Classe de protection : II
Le circulateur intégré :
Alimentation électrique : 230±10% VAC, 50/60Hz
Consommation électrique : 3-45 W
Indice de protection : IP X4D
Classe de protection : F
