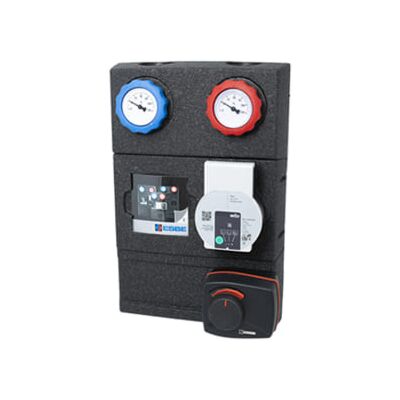

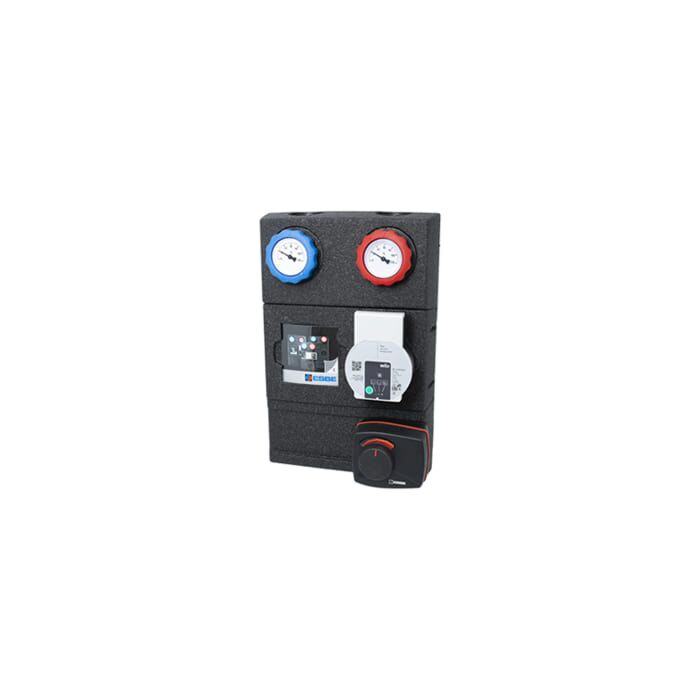

ESBE GRA 211 groupe hydraulique mélangé DN25

Le groupe hydraulique de mélange série GRA200 est conçu pour les circuits de chauffage nécessitant une régulation sans faille du débit et des températures. Il est équipé de deux vannes d'arrêt intégrant des thermomètres, d'un clapet anti-retour, d'une coque d'isolation très performante et d'un circulateur à haut rendement. La série GRA200 est livrée avec une vanne de mélange rotative progressive 3 voies et un servomoteur. Le groupe hydraulique de mélange garantit un contrôle très précis de la température de départ depuis une régulation existante sur l'installation, indépendamment du débit et sans risque de surdimensionnement grâce à la caractéristique progressive de la vanne.

Principaux Avantages du module hydraulique GRA211

• Régulation du débit exceptionnelle grâce à la caractéristique progressive de la vanne
• Pilotable depuis une régulation existante
• Coque d'isolation haute performance
• Modèle universel – auto-dimensionnement

Caractéristiques techniques du groupe hyrdraulique

Caractéristiques techniques
Classe de pression :
PN 10
Température du liquide:
max. (en continu) : +100* °C
min. : +5 °C
* lorsque la température ambiante est max. 55ºC
Pression de service :
1 MPa

HAUT  G 1"

BAS  G 1½

Isolation :
EPP λ 0.036 W/mK
Matériau, en contact avec l'eau :
Composition : Laiton, fer
Matériau des garnitures d'étanchéité : PTFE, fibre d'aramide, EPDM
Conformité :
PED 97/23/CE, article 3.3
La vanne de mélange intégrée :
Chute de pression différentielle max. : 100 kPa
Pression de fermeture : 200 kPa
Plage de réglages Kvmax/Kvmin, A-AB : >1000
Taux de fuite en % du débit* : * Pression différentielle 100kPa (1 bar)
Caractéristiques : Veuillez vous reporter au schéma ci-dessous
Servomoteur intégré :
Température ambiante : 5ºC à +55ºC max.
Alimentation électrique : 230 ± 10% VAC, 50 Hz
Consommation électrique : 5 VA
Indice de protection : IP41
Classe de protection : II
Le circulateur intégré :
Alimentation électrique : 230±10% VAC, 50/60Hz
Consommation électrique : 3-45 W
Indice de protection : IP X4D
Classe de protection : F

Pompe Wilo PARA 25–130/6–43/SC
