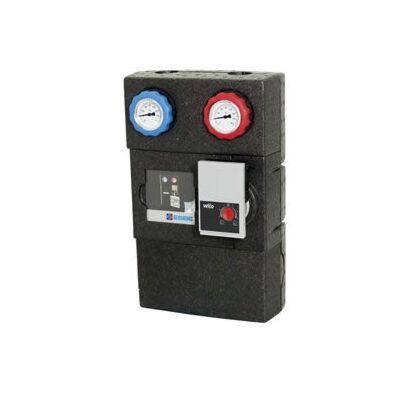

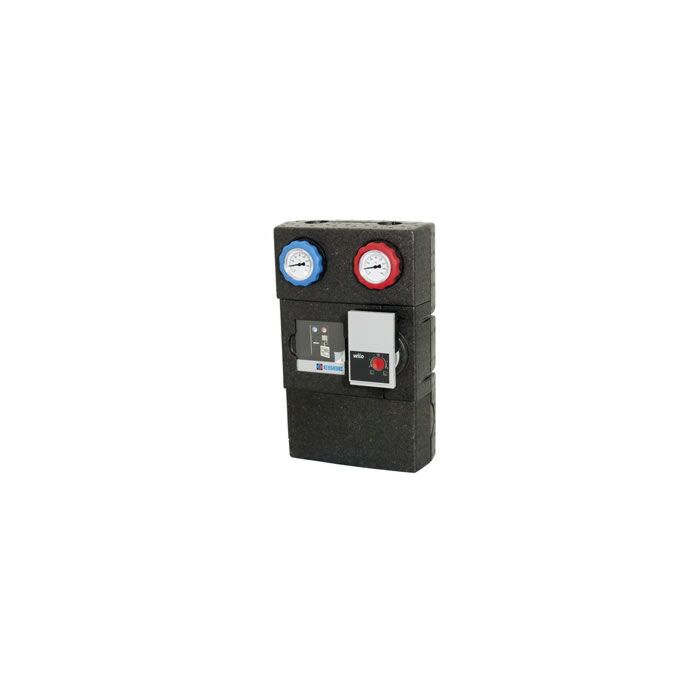

ESBE Module Hydraulique direct GDA 111

Caractéristiques techniques du module Hydraulique

Classe de pression : PN 6

Température du liquide, max. (en continu) : +110* °C min. : 0 °C * lorsque la température ambiante est max. 50ºC Pression de service : 0.6 MPa

Gamme de puissance

à 3450 l/h avec △t 20 K: 80 kW 1)

à 3450 l/h avec △t 10 K: 40 kW 1)

à 3450 l/h avec △t 5 K: 20 kW 1)

1) la pression du système perd : 0 kPa

à 2750 l/h avec △t 20 K: 64 kW 2)

à 2750 l/h avec △t 10 K: 32 kW 2)

à 2750 l/h avec △t 5 K: 16 kW 2)

2) la pression du système perd : 15 kPa

Raccordements,

HAUT  G 1"

BAS  G 1½

Filetage extérieur : ISO 228/1 Filetage intérieur : EN 10226-1

Isolation : EPP λ 0.036 W/mK

Matériau, en contact avec l'eau :

Composition : Laiton, fer

Matériau des garnitures d'étanchéité : PTFE,

fibre d'aramide, EPDM Conformité : PED 97/23/CE, article 3.3

Le circulateur intégré : Alimentation électrique : 230 ± 10% VAC, 50/60 Hz Consommation électrique : 3-45 W Indice de protection : IP X4D

Classe de protection : F
