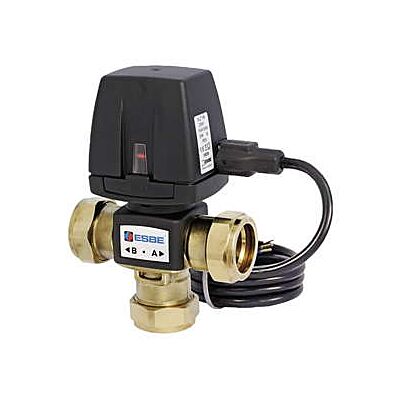

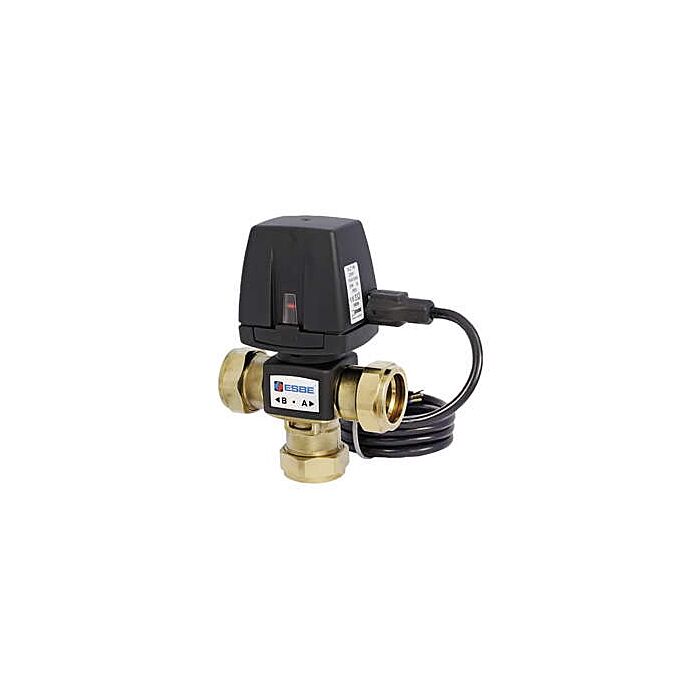

ESBE Vanne de dérivation VZC 263 DN 20 raccord compression CPF 22mm

Les vannes  VZC d'ESBE sont une gamme de vannes de dérivation compactes en laiton conçues pour des pompes à chaleur, le chauffage au sol ou des applications HVAC. Leur principale propriété est la capacité de permuter rapidement le sens du flux entre deux circuits, ce qui signifie un fonctionnement d'une grande efficacité énergétique. Le servomoteur de la série VZC est équipé d'un connecteur de type Molex pour un raccordement rapide au contrôleur par câble. Le servomoteur de la série VZD est livré avec un câble fixe et a un indice de protection de IP40. En option, les séries VZC et VZD peuvent être fournies avec un contact auxiliaire.

Fonctionnement de la vanne de dérivation

Le passage du circuit A à B est effectué par un signal en provenance d'une unité de commande. L'indicateur de position montre la trajectoire.

Entretien et maintenance de la vanne de dérivation

Les pièces essentielles, comme les inserts de vanne et le servomoteur au complet, sont facilement remplaçables. Le servomoteur peut être remplacé dans son intégralité sans qu'il soit nécessaire de démonter la vanne. Lors du remplacement de l'insert de vanne, le système doit être dépressurisé.

Caractéristiques Techniques de la VZC263

DN : 20

KVS : 4.5

Raccord : CPF 22mm
