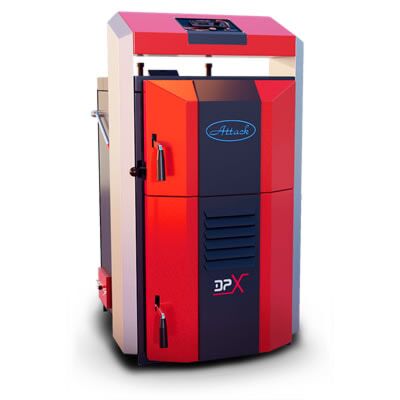

Chaudière bois Attack 25 DPX Panneau Standard

Description

La chaudière ATTACK DPX est conçue pour la combustion du bois bûche. Elle fonctionne selon le principe de gazéification du bois, en utilisant un ventilateur de tirage qui aspire les fumées de la chaudière et crée une dépression dans la chambre de chargement. Cette dépression garantit qu’à l’ouverture de la porte de chargement, l’air est aspiré vers l’intérieur de la chaudière, empêchant ainsi les particules de poussière de s’échapper de la chambre de chargement. La chaufferie reste donc propre et sans poussière.

La structure des chaudières ATTACK DPX est constituée d’un corps de chauffe refroidi par une enveloppe d’eau. Le corps est réalisé en tôles d’acier pour chaudières d’une épaisseur de 6 mm. La chaudière est équipée d’un échangeur de chaleur tubulaire à haut rendement. Celui-ci est doté de turbulateurs mobiles en spirale, qui améliorent son efficacité thermique tout en facilitant son nettoyage.

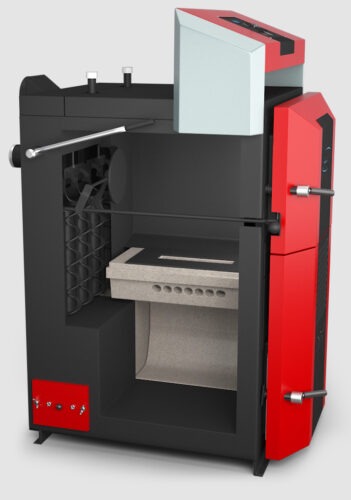

La chaudière est composée de deux chambres séparées par une buse centrale. La buse réfractaire, avec une ouverture longitudinale pour le passage des fumées et des gaz, se situe dans la partie inférieure de la chambre de chargement, constituant un élément essentiel du corps de chaudière. Cette buse réfractaire de haute qualité constitue le cœur de la chaudière et assure son fonctionnement stable à des températures opérationnelles très élevées, pouvant atteindre 1 100 °C. Les buses réfractaires résistent à des températures allant jusqu’à 1 350 °C. Celles utilisées au niveau du cendrier accumulent la chaleur des fumées et agissent comme catalyseurs de combustion, garantissant une combustion complète des émissions nocives dans la chaudière et limitant ainsi leur rejet dans l’atmosphère.

Le choix des matériaux destinés à la production des briques réfractaires respecte des critères stricts. La forme de ces briques a été développée sur la base d’années d’expérience, afin de permettre à la chaudière d’atteindre les meilleurs paramètres de combustion. Comme les briques sont exposées à de très hautes températures durant le fonctionnement, elles sont divisées en plusieurs parties pour permettre leur dilatation sans provoquer de dégradation. Chaque brique réfractaire est calcinée pendant plusieurs jours dans un four spécial afin de la sécher et d’obtenir les caractéristiques mécaniques requises. De plus, les matériaux utilisés pour leur fabrication sont renforcés par des microfibres en acier. Ce procédé de production unique assure une grande longévité des briques réfractaires.

La chambre de combustion réfractaire se trouve sous la buse centrale. Le conduit de fumée, destiné au raccordement à la cheminée, ainsi que le tuyau d’évacuation de fumée verticale, terminé par un clapet de cheminée, sont situés à l’arrière de la chaudière. Le conduit de fumée peut être orienté horizontalement ou verticalement selon les exigences du lieu d’installation.

La paroi avant est composée de la porte de chargement dans la partie supérieure et de la porte du cendrier dans la partie inférieure. Pour garantir une manipulation aisée de la porte de chargement, il est nécessaire de bien isoler la porte du foyer. L’isolation permet de maintenir une température de surface de porte proche de la température ambiante, même lorsque la chaudière fonctionne à pleine puissance. C’est pourquoi les chaudières ATTACK® sont équipées de dalles isolantes pressées de haute qualité, se distinguant par un très faible coefficient de transmission thermique, un faible poids et une résistance mécanique supérieure à celle d’autres matériaux isolants. La dalle située dans la porte de chargement est en outre protégée par une tôle afin d’éviter sa détérioration lors d’une manipulation inadaptée.

Le corps de chaudière est isolé par de la laine minérale insérée entre l’enveloppe et le corps de chaudière. Le panneau de contrôle électronique se trouve sur la partie supérieure. L’enveloppe extérieure est revêtue d’une peinture époxy thermolaquée.

L’arrivée d’air se situe sur la paroi avant de la chaudière. L’air primaire est dirigé vers la chambre de chargement et l’air secondaire vers la buse réfractaire.

La chaudière est équipée d’un clapet de cheminée qui s’ouvre automatiquement lors de l’ouverture de la porte de chargement et se referme lors de sa fermeture. Le clapet permet un tirage direct des fumées de la chambre de chargement vers la cheminée et facilite l’allumage du combustible.

Le fabricant effectue le réglage de base pour la répartition de l’air primaire et secondaire.

La chaudière est équipée de tous les dispositifs de sécurité et de contrôle nécessaires. Le thermostat de chaudière régule son fonctionnement et maintient la température de l’eau de chauffage au niveau sélectionné. Un thermostat de sécurité arrête le ventilateur en cas d’urgence, lorsque la température de la chaudière dépasse 95 °C.

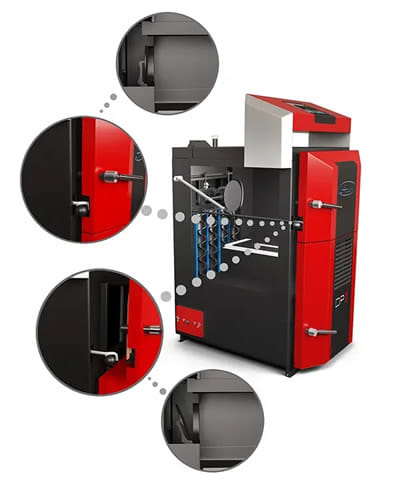

Clapet de cheminée

La chaudière ATTACK DPX est équipée d'un clapet de cheminée automatique qui s'ouvre lors du chargement du bois. Ce clapet assure l'évacuation directe des gaz de combustion de la chambre de chargement vers la cheminée pour éviter l'enfumage dans la chaufferie. Il s'ouvre à l'ouverture de la porte de chargement et se referme automatiquement à sa fermeture.

Sortie de fumées

La sortie peut se faire à l'horizontale ou la verticale

Caractéristique technique de la chaudière bois Attack 25 DPX Standard

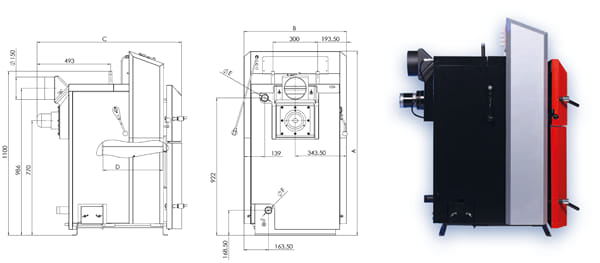

Dimensions
