Laddomat 21-100

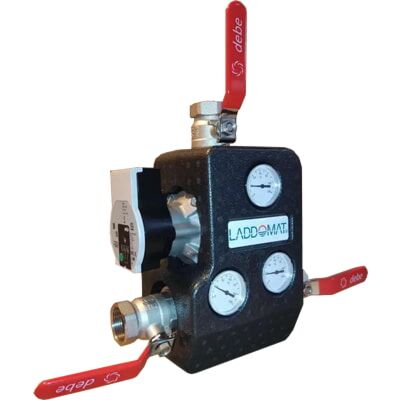

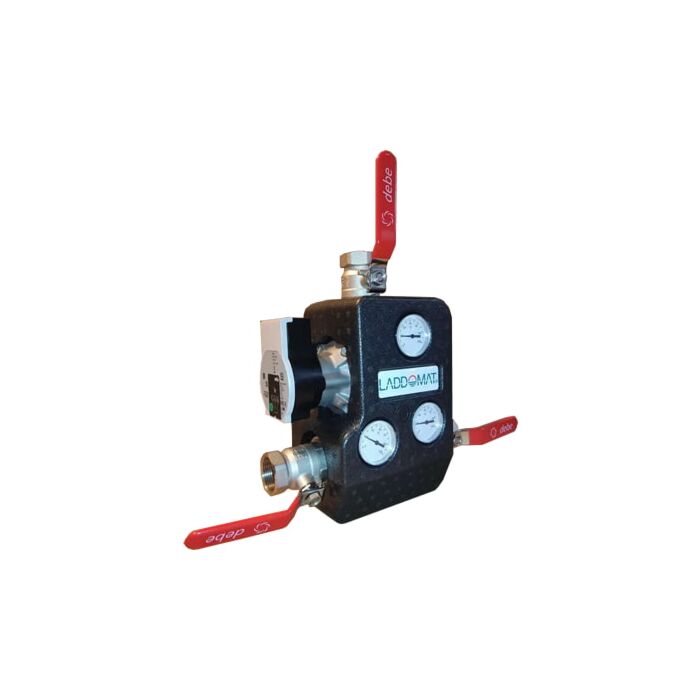

Unité de chargement Laddomat 21-100

Le Laddomat 21-100 est le modèle haute puissance de la gamme Termoventiler, conçu pour les chaudières à bois jusqu'à 120 kW. Équipé d'une pompe Wilo Yonos Para 7,5 ErP, connexion R32, cartouche 72°C incluse. Garantie 2 ans.

Fonctions principales

• Montée en température rapide : la chaudière atteint sa température de fonctionnement nominale sans pénalité de rendement.
• Protection anti-condensation : la vanne thermostatique maintient le retour chaudière au-dessus de 65°C, évitant la formation de goudron et la corrosion acide.
• Stratification optimale du ballon tampon : débit de 3 à 4 m³/h pour des couches thermiques nettes dans le ballon, maximisant la capacité de stockage utile.
• Récupération de la chaleur résiduelle : après extinction, l'unité transfère intégralement la chaleur restante vers le ballon tampon.
• Autocirculation sans électricité : en cas de coupure de courant, le Laddomat 21-100 assure le chargement par thermosiphon naturel.

Dimensionnement

Pour une distance maximale de 2 m entre la chaudière et le ballon tampon :

• Jusqu'à 80 kW : tuyau minimum Cu35 ou R32
• Jusqu'à 100 kW : tuyau minimum Cu42 ou R40
• Jusqu'à 120 kW : tuyau minimum Cu54 ou R50

Débit : 3 à 4 m³/h avec les conduits recommandés. Distance maximale chaudière/ballon : 6 m. Au-delà, placer le Laddomat au plus près de l'accumulateur et augmenter le diamètre des tuyaux.

Important : la puissance maximale d'une chaudière peut être 30 à 50% supérieure à sa puissance nominale. Une chaudière nominale 80 kW peut atteindre 120 kW en pointe — en tenir compte pour le dimensionnement.

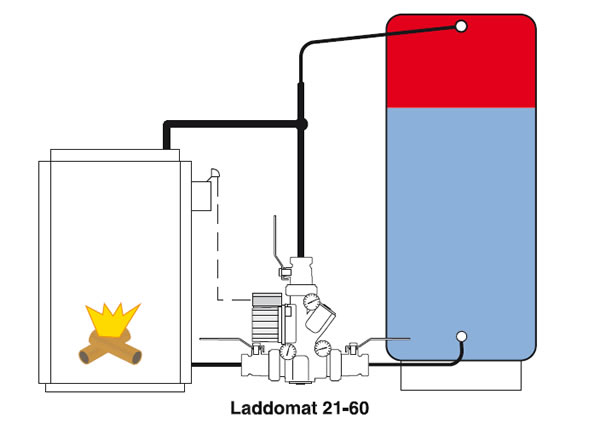

Raccordement

• Installer horizontalement, à proximité de la chaudière, au niveau de la sortie inférieure.
• Tuyauterie aussi courte que possible, avec un minimum de coudes.
• Le tuyau du haut de chaudière vers le Laddomat doit avoir le plus grand diamètre possible pour limiter la vitesse d'eau et permettre la purge d'air.
• Le Laddomat 21-100 peut être retourné pour un raccordement à droite — il suffit de déplacer les thermomètres.
• Pour deux ballons tampons : raccorder en diagonal (circuit de charge A–A, circuit radiateurs B–B) pour une résistance identique et une répartition équilibrée de la chaleur.

Cartouche thermostatique

Remplacement recommandé tous les 3 ans. Disponible en 8 températures d'ouverture :

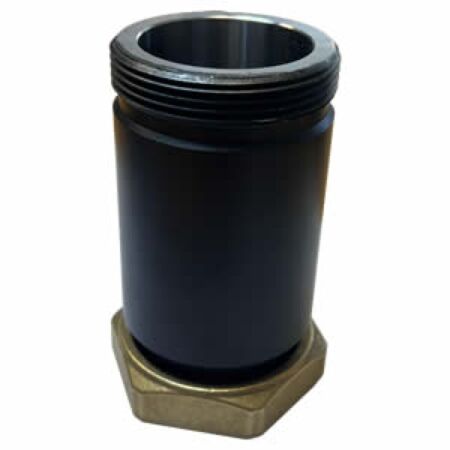

Remplacement sans vidange du circuit : fermer les 3 vannes intégrées, dévisser le bouchon en face de la pompe, extraire le piston et changer la cartouche.

Entretien

• Aucune maintenance particulière en fonctionnement normal.
• En cas de panne : fermer les 3 vannes (manette perpendiculaire au tuyau), démonter et nettoyer la pompe, la vanne thermique et le clapet anti-retour.
• Vérifier l'absence de dépôts (filasse, limaille) dans les conduits.

Quel Laddomat choisir ?

Questions fréquentes

Quelle différence entre le 21-60 et le 21-100 ?
Le Laddomat 21-100 est équipé d'une pompe Wilo Yonos Para plus puissante (vs LM6A ErP sur le 21-60) et couvre des installations jusqu'à 120 kW. Son débit est de 3 à 4 m³/h contre 2 à 3 m³/h pour le 21-60.

Puis-je remplacer la cartouche moi-même ?
Oui. Fermez les 3 vannes, dévissez le bouchon en face de la pompe et échangez la cartouche. Le numéro est gravé dessus. Eneove propose toutes les températures en pièce détachée.

Fonctionne-t-il sans électricité ?
Oui. En cas de coupure, la vanne thermostatique mécanique assure le chargement du ballon par autocirculation thermosiphon.

Peut-on raccorder deux ballons tampons ?
Oui. Raccorder en diagonal (A–A pour le circuit de charge, B–B pour les radiateurs) avec des longueurs de tuyau identiques pour équilibrer les débits.
